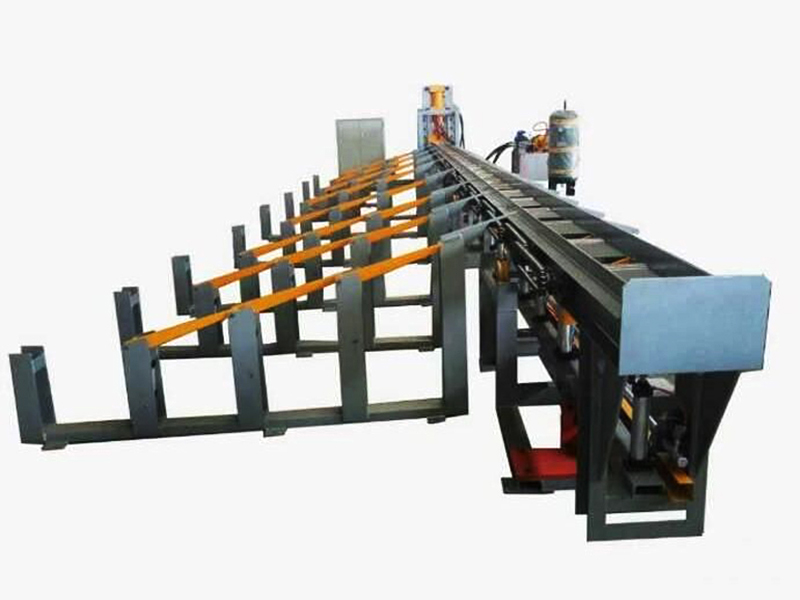

產品介紹:
該機引進歐洲設計理念,經消化吸收并結合國內鋼筋實際加工情況而研發的一種新型率鋼筋剪切設備,用于棒材鋼筋的切斷。
通過變頻電機驅動絲杠機構來調整剪切口與定位擋板之間的距離,采用編碼器測量,定尺精度高,可達±2mm,可剪切各種長度的鋼筋。
采用液壓剪切方式,體積小、剪切力大、產量高,與一些廠家的機械沖剪方式相比,具有噪音低,使用壽命長,設備運行穩定等特點;與此同時鋼筋采用油缸壓料,壓力大,剪切時,鋼筋不會轉動,鋼筋切頭均勻。
液壓系統采用新型超低音柱塞油泵,華德液壓閥系統,油箱經過特殊處理,大大降低了卡閥堵塞問題。
液壓油缸采用進口密封件,大大增加了使用壽命。
與其他廠家同樣噸位的液壓剪相比較剪切能力增加1/3大大提高了工作效率;
液壓系統全新設計,比如其他廠家的液壓剪在剪切φ25的鋼筋時為滿足技術要求液壓系統工作壓力要達到25Mpa,本公司的液壓系統只需要15Mpa,就能滿足技術要求。相比而言本公司液壓系統大大增加了使用壽命。
合理的氣動系統設計理念,主管道采用不銹鋼管傳輸,降低了壓縮空氣損耗;電磁閥安裝在相應控制氣缸的下方,響應速度快,便后維護。
PLC控制,可設置鋼筋數量、規格等,具備記憶、存儲功能;
技術參數:
剪切鋼筋直徑范圍:Φ12~40mm;
剪切長度范圍:1~12m;
剪切精度:±2mm;
剪切頻率:20次/分
輸送速度:1.92m/s
操作人數: 2人
設備功率:25.5KW
設備外形尺寸:28m×3.3m×2.5m
電控系統:380V,50~60HZ
液壓系統:系統較大壓力31.5Mpa,液壓站電機18.5KW
剪切能量表 (三級鋼,57kg/mm2)(注意:剪切鋼筋數量要在能量級以內)
n | 15 | 12 | 10 | 8 | 6 | 4 | 1 |
Φ | 12mm | 16mm | 20mm | 25mm | 28mm | 32mm | 40mm |
